Titre: Sonde 150MHz
Quantité:
Article indisponible
Description:
Caractéristiques
  • ensemble de mesure complet, pour mesures jusqu'à 150MHz
  • atténuation: 1:1 ou 1:10
  • sécurité: conforme à la norme IEC 1010 cat II

Spécifications
  • position x1:
    • atténuation: 1 : 1
    • largeur de bande: CC à 10MHz
    • temps de montée: 35ns
    • résistance d'entrée: 1Mohm (résistance d'entrée oscillosc.)
    • capacité d'entrée: capacité oscillosc. 46pF
    • tension d'opération: 600Vcc incl. CA max. (réduit avec fréquence ascendante)
    • position REF: pointe de la sonde est mise à la terre par une résistance de 9Mohm, entrée de l'oscilloscope est mise à la terre
  • position x10:
    • atténuation: x10
    • largeur de bande: CC à 150MHz
    • temps de montée: 2.33ns
    • résistance d'entrée: 10Mohm (si l'entrée de l'oscillosc. = 1Miohm)
    • capacité d'entrée: ±15pF
    • tension d'opération: 600Vcc incl. CA max. (réduit avec fréquence ascendante)
    • réglage de compensation: 10 à 35pF
  • longueur du câble: 1.2m


Manuel d'utilisation

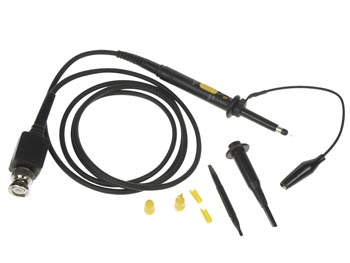

Sonde 150MHz, cliquez pour agrandir
Photo non contractuelle
